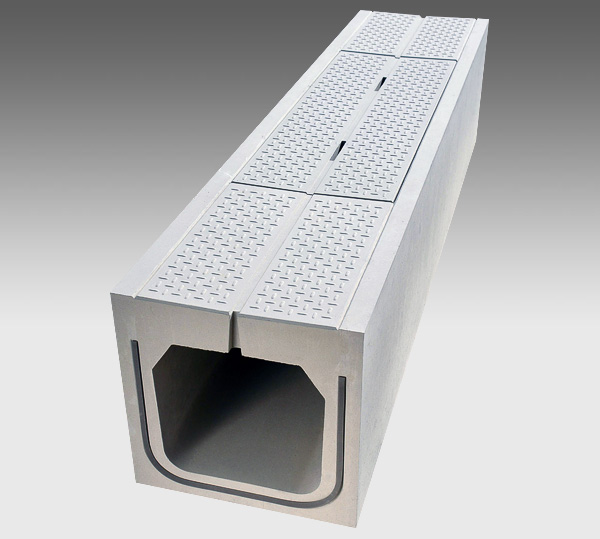

SD側溝®

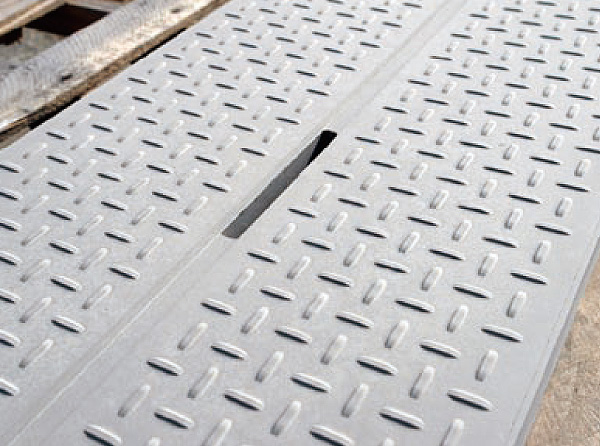

ノンスリップ模様で歩行性が向上。

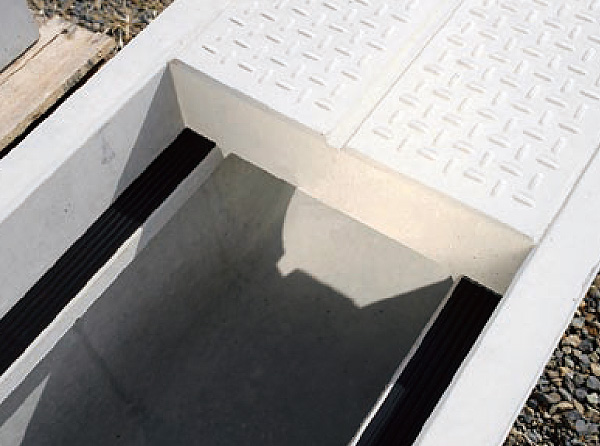

梁構造で坂道のふたズレ防止。

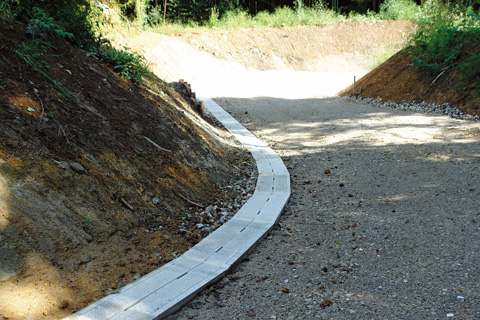

ジョイントフォーマーでカーブ施工も容易。

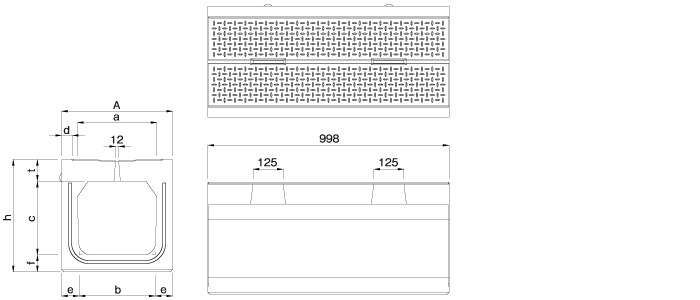

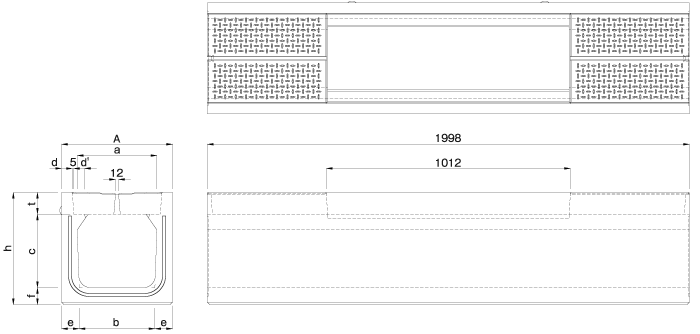

製品図

SD側溝

呼び 寸法(mm) 参考質量
(kg)
適合するふた
A a b c d d’ e f h t
250 390 270 260 260 45 45 65 70 410 80 385 エコノリッド200
300A 460 330 314 305 45 45 73 70 465 90 476 エコノリッド250
300B 460 320 310 405 45 45 75 70 565 90 556
300C 460 310 300 505 45 45 80 75 670 90 657
400A 550 400 390 415 65 55 80 80 590 95 706 エコノリッド300
400B 550 400 380 515 65 55 85 85 695 95 801

SD側溝 L=1000長さ調製品

呼び 寸法(mm) 参考質量
(kg)
A a b c d e f h t
250 390 270 260 260 45 65 70 410 80 220
300A 460 330 314 305 45 73 70 465 90 276

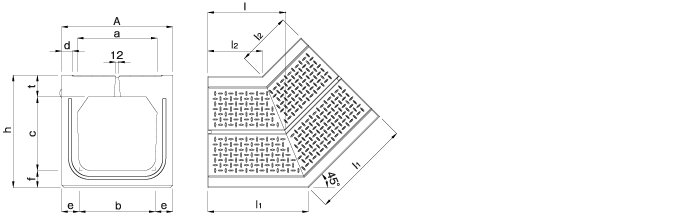

SD側溝電柱よけ

呼び 寸法(mm) 参考質量
(kg)
A a b c d e f h t l l1 l2
250 390 270 260 260 45 65 70 410 80 321 402 240 154
300A 460 330 314 305 45 73 70 465 90 321 416 226 191
