プレキャスト集水桝

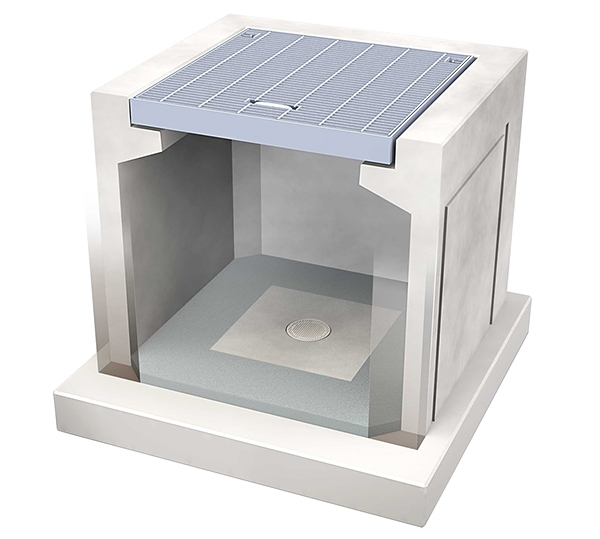

プレキャスト集水桝

このようなご要望を可能にしました!!

  • 頼んだらすぐほしい
  • 現場で接続加工したい
  • グレーチングの仕様変更があるかもしれない

場所打ち集水桝と同じ外寸でワイドな内寸

桝開口400mm角で内寸580mm、桝開口500mm角で内寸680mm、桝開口600mm角で内寸780mmとワイドな構造で、従来の場所打ち桝と比べてサイズダウンが可能です。

壁厚が薄く、作業性向上

ハンドカッターを用いて現場で容易に加工できます。
即日交通解放が可能です。

浸透桝として使用可能

専用基礎板で、浸透桝として使用可能です。

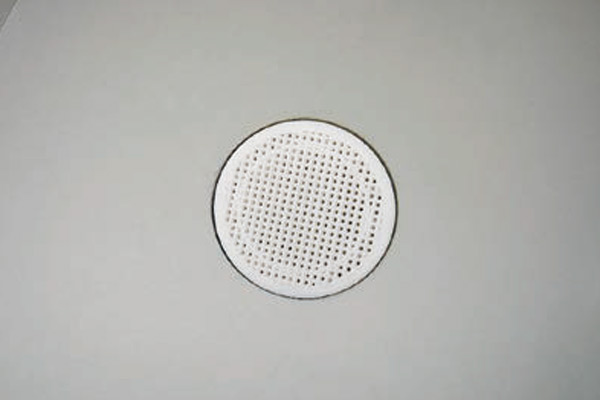

透水フィルター
透水フィルター

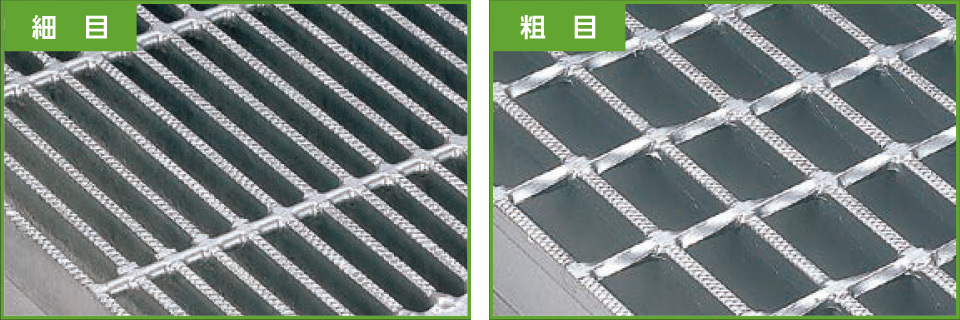

グレーチングの仕様変更対応

グレーチングは、細目110°開閉T-25を常備品としていますが、粗目やボルト固定への変更が可能な構造を採用しています。

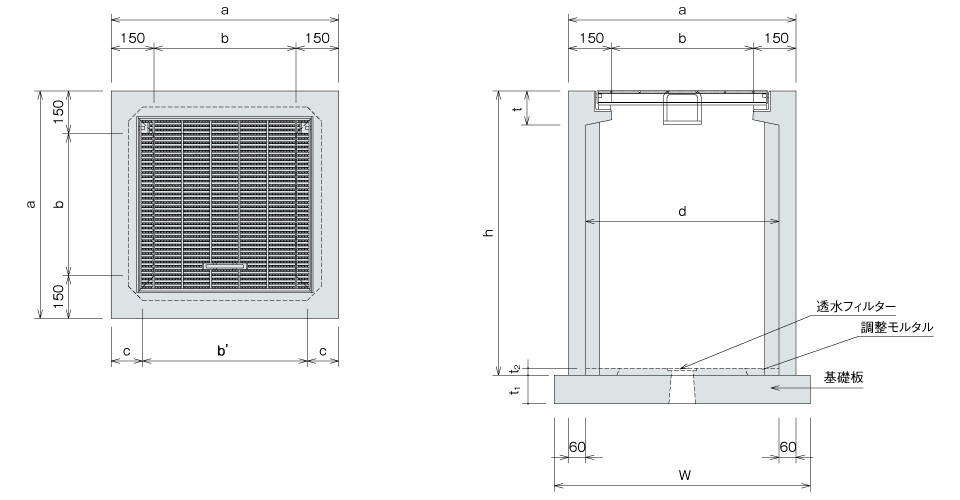

製品図

製品図

※施工用器材 M16 座付アイボルト(2個1組)
※T-25で照査されていますが、製品上を大型車両が頻繁に走行する場所には適しません。

規格表

呼び 寸法(mm) 参考質量
(kg)
a b b’ c d t h
400×400×600 700 400 490 105 580 110 600 298
400×400×700 700 400 490 105 580 110 700 336
400×400×800 700 400 490 105 580 110 800 374
400×400×900 700 400 490 105 580 110 900 412
400×400×1000 700 400 490 105 580 110 1000 450
400×400×1200 700 400 490 105 580 110 1200 526
500×500×600 800 500 580 110 680 120 600 345
500×500×700 800 500 580 110 680 120 700 398
500×500×800 800 500 580 110 680 120 800 442
500×500×900 800 500 580 110 680 120 900 485
500×500×1000 800 500 580 110 680 120 1000 529
500×500×1200 800 500 580 110 680 120 1200 617
600×600×600 900 600 670 115 780 130 600 417
600×600×700 900 600 670 115 780 130 700 467
600×600×800 900 600 670 115 780 130 800 517
600×600×900 900 600 670 115 780 130 900 567
600×600×1000 900 600 670 115 780 130 1000 617
600×600×1100 900 600 670 115 780 130 1100 666
600×600×1200 900 600 670 115 780 130 1200 716

集水桝基礎板(浸透対応)

呼び 寸法(mm) 参考質量
(kg)
W t1 t2
400用 800 100 25 155
500用 900 100 25 199
600用 1000 100 25 251

接続穴の加工について
1. 加工作業は、ハンドカッターで行えます。
2. 弊社での加工も承ります。

適用グレーチング

グレーチング

呼び 仕様 型式
400×400 細目110° 開閉T-25 R1SDP32-S ザラザラ細目
粗目110° 開閉T-25 R5MDP44-S ザラザラ50
細目ボルト固定T-25 R1SDC32-S ザラザラ細目
粗目ボルト固定T-25 R5MDC44-S ザラザラ50
500×500 細目110° 開閉T-25 R1SDP38-S ザラザラ細目
粗目110° 開閉T-25 R5MDP50-S ザラザラ50
細目ボルト固定T-25 R1SDC38-S ザラザラ細目
粗目ボルト固定T-25 R5MDC50-S ザラザラ50
600×600 細目110° 開閉T-25 R1FDP38-S ザラザラ細目
粗目110° 開閉T-25 R5MDP50-S ザラザラ50
細目ボルト固定T-25 R1FDV38-S ザラザラ細目
粗目ボルト固定T-25 R5MDV50-S ザラザラ50
