G-1桝(底付涵養桝)

G-1桝(底付涵養桝)

都市景観に配慮

桝縁のないプレート型受枠の採用で美観を向上。また製品の角欠けもありません。

効率の良い路面排水

プレート型受枠のため、多くの路面排水を受けることができます。

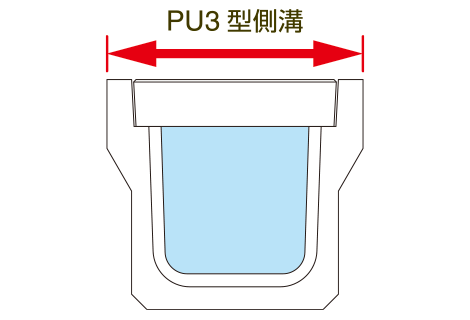

製品幅はJIS側溝と同じ

JIS推奨規格PU3の側溝幅と互換性を持たせた形状を採用。

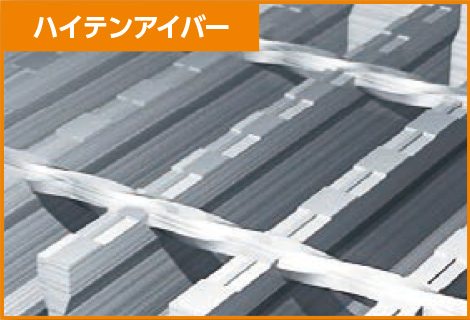

ハイテン鋼を標準採用

ハイテン鋼の採用で部材厚の低減と軽量化を実現。

細目ノンスリップT-25・取手
(細目ノンスリップT-25・取手)

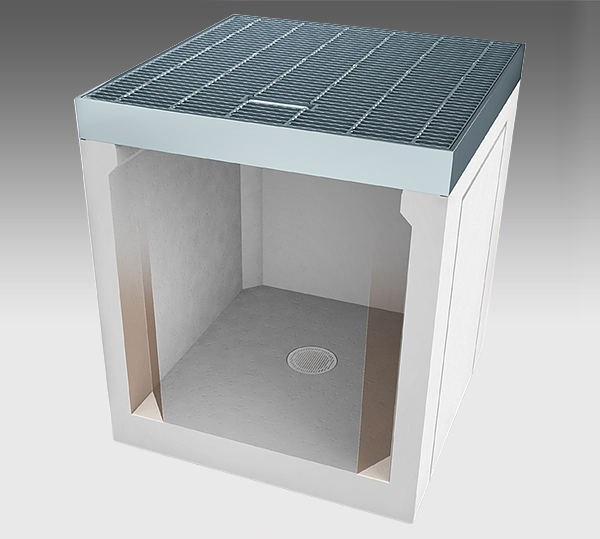

底付一体成型

底部に設けた透水フィルターがゆっくり雨水を涵養します。

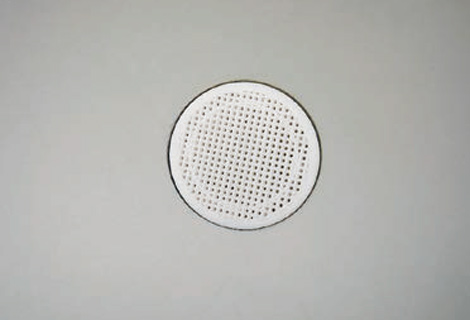

透水フィルター
透水フィルター

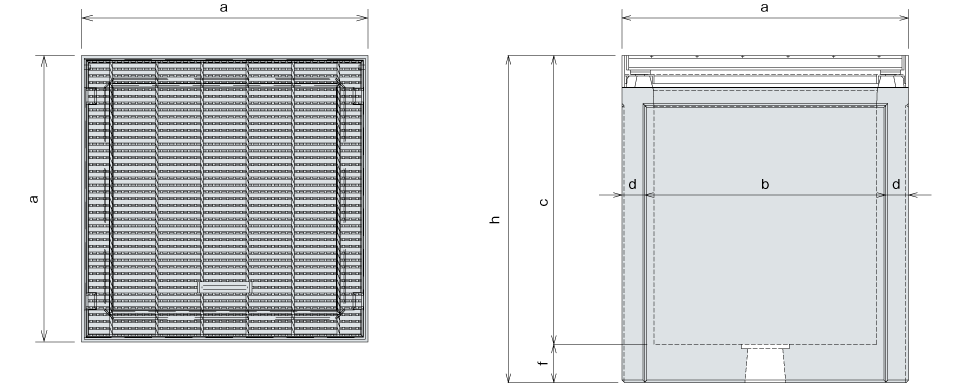

製品図

T-25

※T-25で照査されていますが、製品上を大型車両が頻繁に走行する場所には適しません。

規格表

呼び 寸法(mm) 参考質量
(kg)
a b c d f h
250×250×500 460 370 500 45 70 570 143
250×250×600 460 370 600 45 70 670 160
250×250×700 460 370 700 45 70 770 177
250×250×800 460 370 800 45 70 870 194
300×300×600 520 420 600 50 75 675 220
300×300×700 520 420 700 50 75 775 242
300×300×800 520 420 800 50 75 875 264
300×300×900 520 420 900 50 75 975 287
400×400×600 630 530 635 50 85 720 286
400×400×700 630 530 735 50 85 820 313
400×400×800 630 530 835 50 85 920 340
400×400×900 630 530 935 50 85 1020 368
500×500×700 750 630 740 60 90 830 470
500×500×800 750 630 840 60 90 930 509
500×500×900 750 630 940 60 90 1030 548
500×500×1000 750 630 1040 60 90 1130 587
