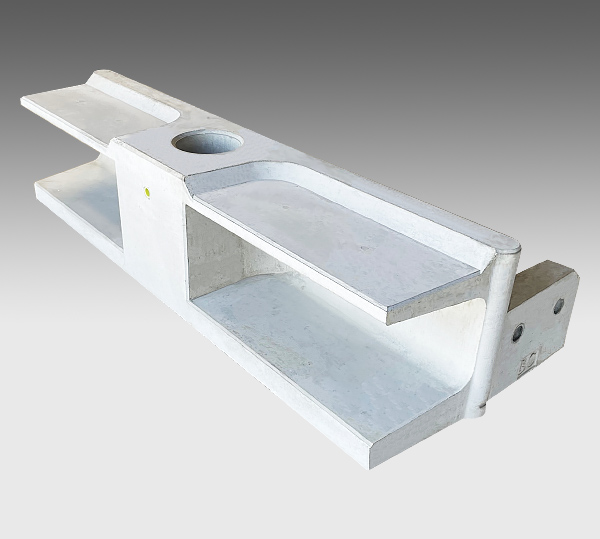

改訂「車両用防護柵標準仕様・同解説」、「道路土工擁壁工指針」に適合するプレキャストガードレール基礎です。

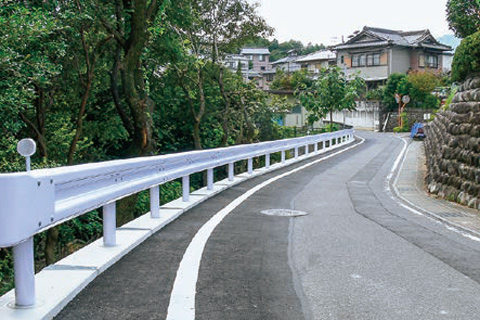

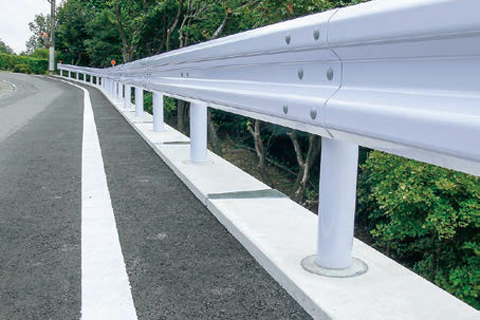

歩行者対策
幅広の天端で歩行者も安心。（化粧プレート併用）

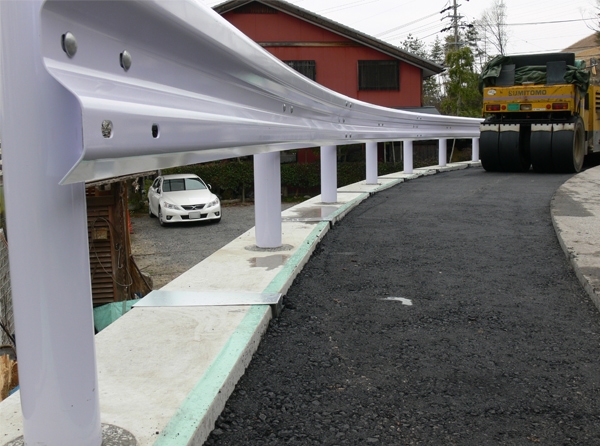

曲線・縦断勾配対応
15R以上の曲線部、12%以下の縦断勾配なら通常施工が可能。

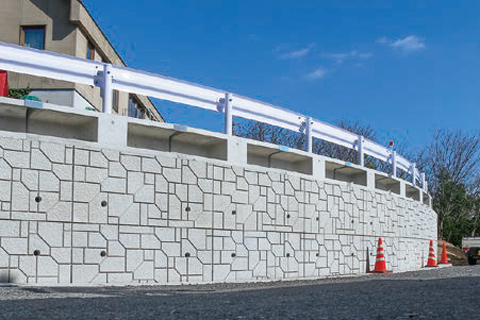

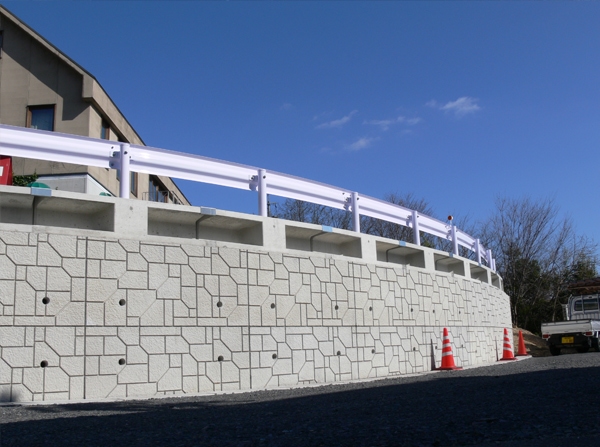

FP工法との併用
FP工法（フーチングレスパネル）との併用で道路幅員を最大限に確保。
※FP工法については別冊カタログをご参照ください。
| 呼び | 旧呼称 | 適用延長 （m）以上 |
最小連結数 （個） |

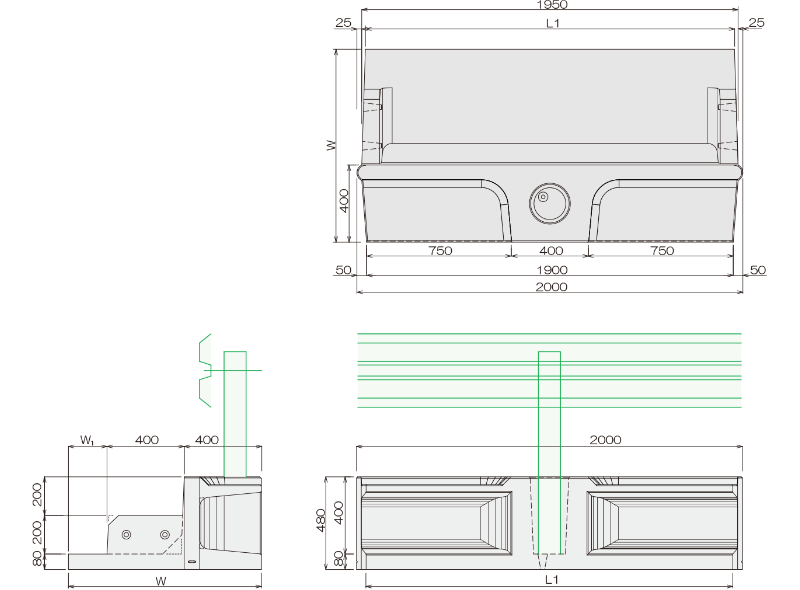

寸法（mm） | 参考質量 （kg） |
||
|---|---|---|---|---|---|---|---|
| W | W1 | L1 | |||||
| BC-800 | BC-20 BC-18 |
16 | 8.0 | 800 | 0 | 1925 | 738 |
| BC-900 | BC-16 BC-14 |
12 | 6.0 | 900 | 100 | 1919 | 774 |
| BC-1000 | BC-12 | 10 | 5.0 | 1000 | 200 | 1913 | 813 |
| BC-1100 | BC-10 | 8 | 4.0 | 1100 | 300 | 1906 | 851 |
| BC-1200 | BC-8 | 7 | 3.5 | 1200 | 400 | 1900 | 889 |
| 道路の区分 | 設計速度 （km/h） |
一般区間 | 重大な被害が 発生する おそれのある区間 |
新幹線などと 交差または 近接する区間 |
|---|---|---|---|---|
| 種別 | 種別 | 種別 | ||
| 高速自動車国道 自動車専用道路 |
100 以上 | A | SB | SS |
| 80 | ||||
| 60 以下 | SC | SA | ||
| その他道路 | 60 以上 | B | A | SB |
| 50 以下 | C | B |
（10m当り）
| 名称 | 規格 | 単位 | 数量 |
|---|---|---|---|
| 世話役 | ― | 人 | 0.22 |
| ブロック工 | ― | 人 | 0.22 |
| 普通作業員 | ― | 人 | 0.67 |
| プレキャストブロック | 2m 用 | 個 | 5.00 |
| 名称 | 規格 | 単位 | 数量 |
|---|---|---|---|
| バックホウ運転 （山積0.8m3、平0.6m3） |
クローラクレーン付 2.9吊 |
日 | 0.22 |
| 諸雑費 | 16% | 式 | 1.00 |
※止め型枠、間詰めコンクリート含まず
