快適な環境を共有するために、私たちは排水基準の遵守義務を負っています。
AC油水分離槽が様々な現場でお役に立てれば幸いです。
水質汚濁防止法、並びに条例では排水基準に適合するよう予め処理を行った上で、下水道に流さなければならないとされています。
このような処理施設を「除害施設」と言います。
油脂類には鉱物性油と動植物性油があり、界面活性剤を用いない限り、混じりあっても時間が経過すれば比重差からいずれも水に浮いてきます。

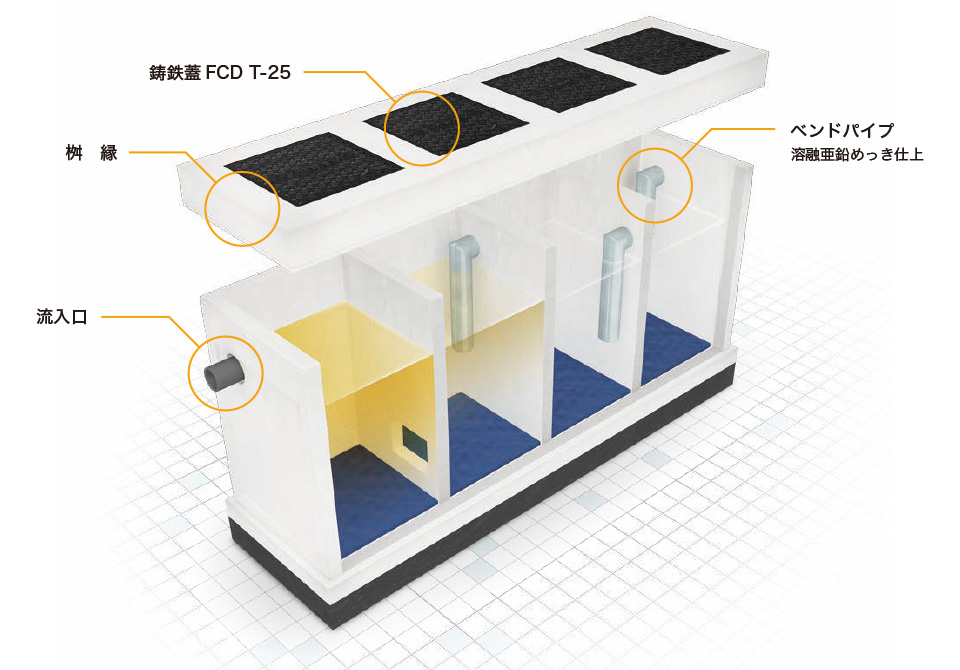

この特性を利用して分級する機器を「油水分離槽」と言います。
※ベンドパイプ不要（市販の塩ビ管使用）やプレキャスト基礎板が必要な場合はお申し付け下さい。
※施工用器材 M16座付アイボルト（4個1組）

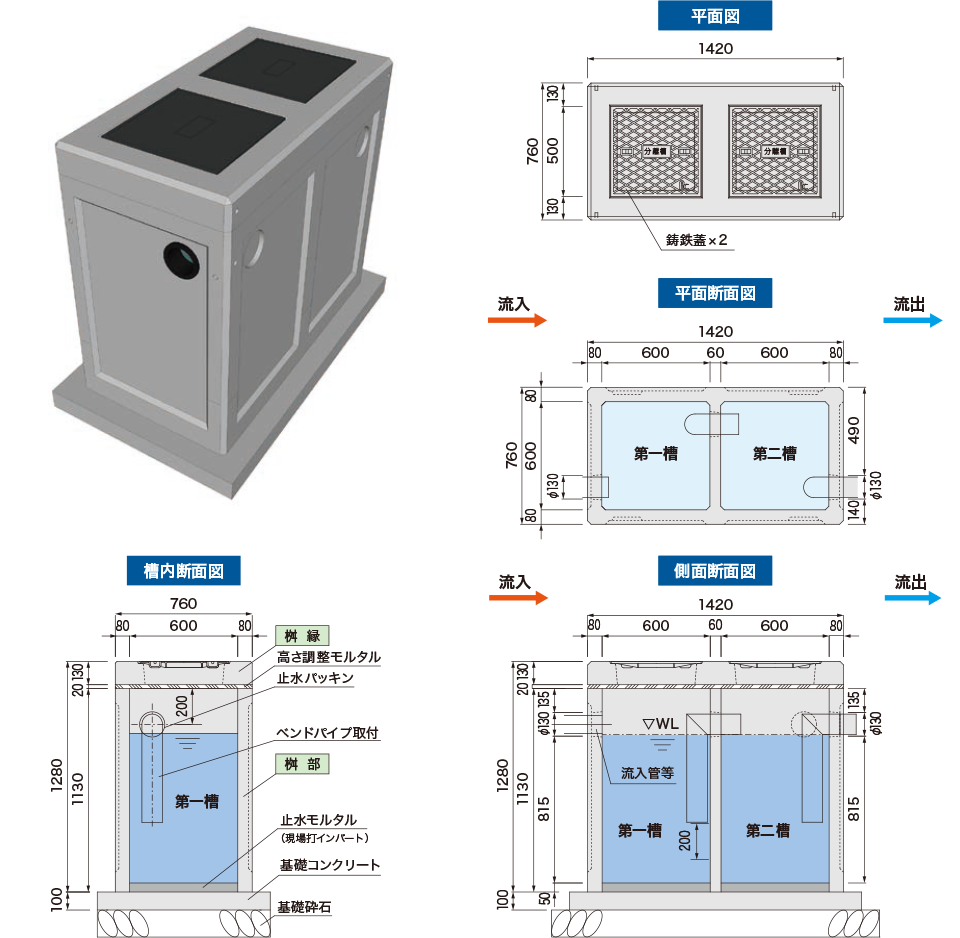

数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 60-2TA | 1基 | 808 | 808 | |
| 桝縁 | 60-2FA | 1枚 | 208 | 208 | |
| 鋳鉄蓋FCD T-25 | 2枚 | 21 | 42 | ||
| ベンドパイプ | 2本 | 15 | 30 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 1,088 | 参考容量 0.57（m3） |
※プレキャスト基礎板不要、及びベンドパイプ不要（市販の塩ビ管使用）の場合はお申し付け下さい。

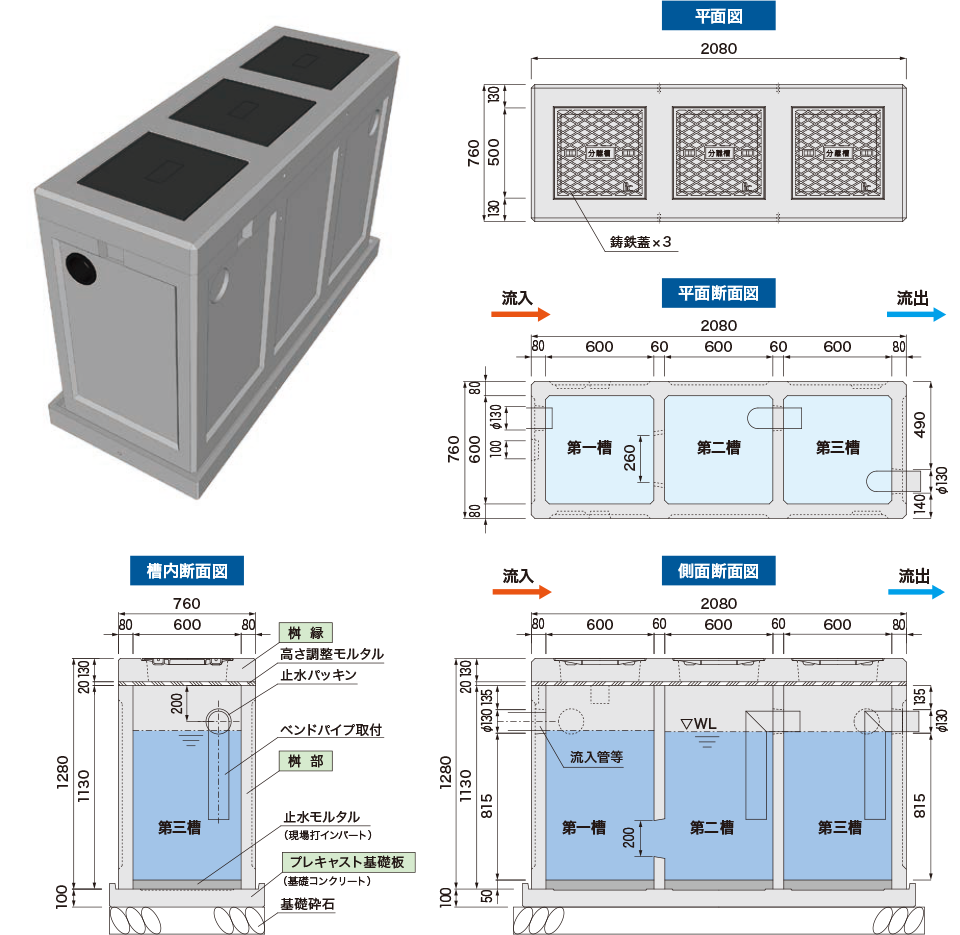

※上記図はプレキャスト基礎板使用例です。現場打ち基礎コンクリートの場合は厚さ100mm以上を確保してください。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 60-3T | 1基 | 1,144 | 1,144 | |
| 桝縁 | 60-3F | 1枚 | 300 | 300 | |
| 基礎板 | 60-3B | 1枚 | 443 | 443 | |
| 鋳鉄蓋FCD T-25 | 3枚 | 21 | 63 | ||
| ベンドパイプ | 2本 | 15 | 30 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 1,980 | 参考容量 0.86（m3） |

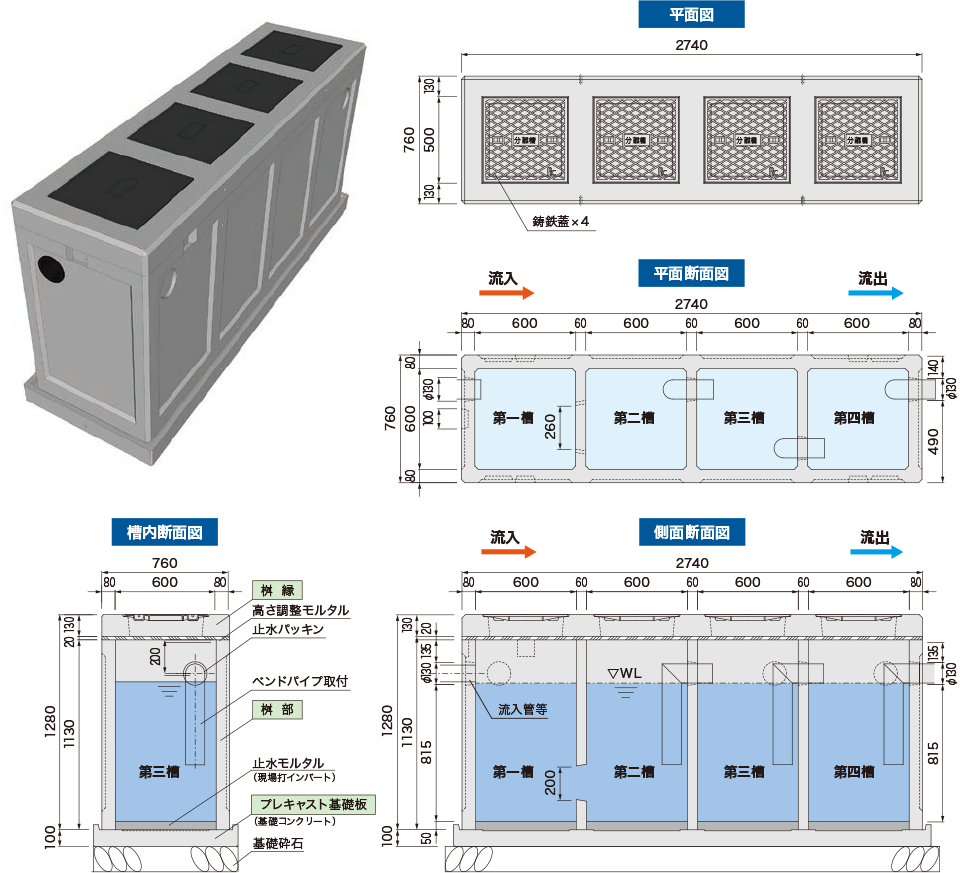

※プレキャスト基礎板不要、及びベンドパイプ不要（市販の塩ビ管使用）の場合はお申し付け下さい。
※上記図はプレキャスト基礎板使用例です。現場打ち基礎コンクリートの場合は厚さ100mm以上を確保してください。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 60-4T | 1基 | 1,475 | 1,475 | |
| 桝縁 | 60-4F | 1枚 | 392 | 392 | |
| 基礎板 | 60-4B | 1枚 | 576 | 576 | |
| 鋳鉄蓋FCD T-25 | 4枚 | 21 | 84 | ||
| ベンドパイプ | 3本 | 15 | 45 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 2,572 | 参考容量 1.14（m3） |
※ベンドパイプ不要（市販の塩ビ管使用）やプレキャスト基礎板が必要な場合はお申し付け下さい。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 60-3T | 1基 | 1,144 | 1,144 | |
| 60-2TA | 1基 | 808 | 808 | ||
| 桝縁 | 60-3F | 1枚 | 300 | 300 | |
| 60-2FA | 1枚 | 208 | 208 | ||
| 鋳鉄蓋FCD T-25 | 5枚 | 21 | 105 | ||
| ベンドパイプ | 4本 | 15 | 60 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 2,625 | 参考容量 1.43（m3） |

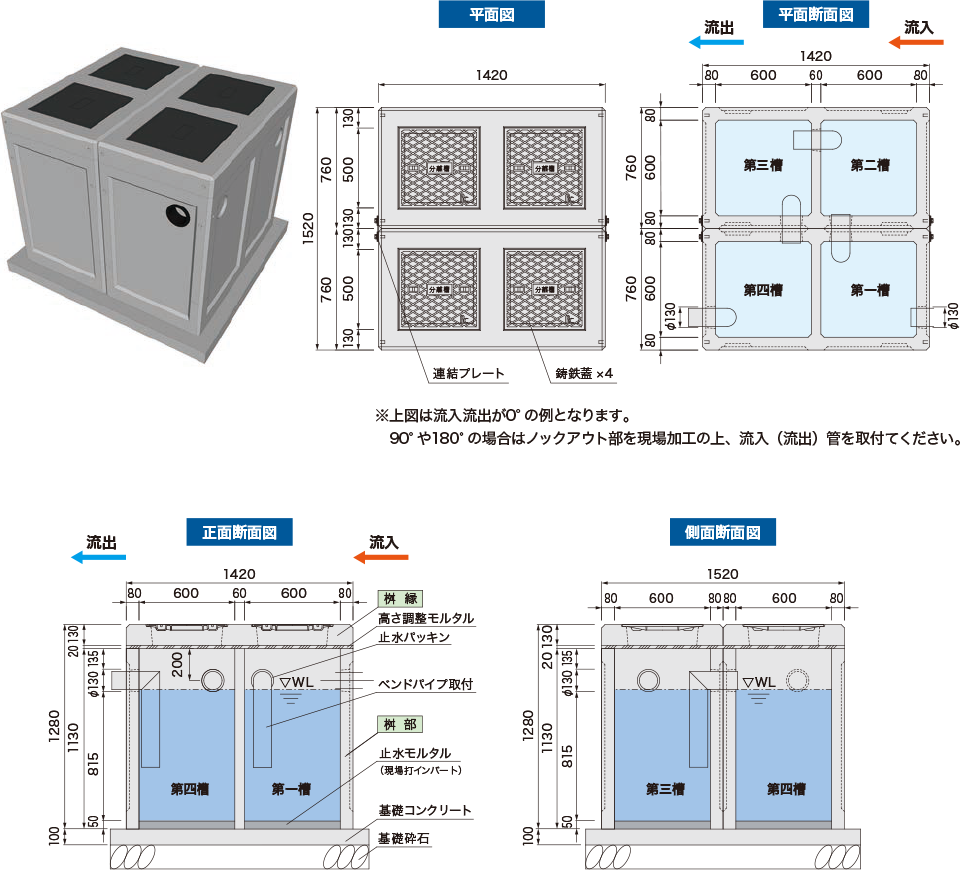

※ベンドパイプ不要（市販の塩ビ管使用）やプレキャスト基礎板が必要な場合はお申し付け下さい。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 60-2TB | 1基 | 806 | 806 | |
| 60-2TC | 1基 | 808 | 808 | ||
| 桝縁 | 60-2FB | 2枚 | 208 | 416 | |
| 鋳鉄蓋FCD T-25 | 4枚 | 21 | 84 | ||
| ベンドパイプ | 4本 | 15 | 60 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 2,174 | 参考容量 1.14（m3） |

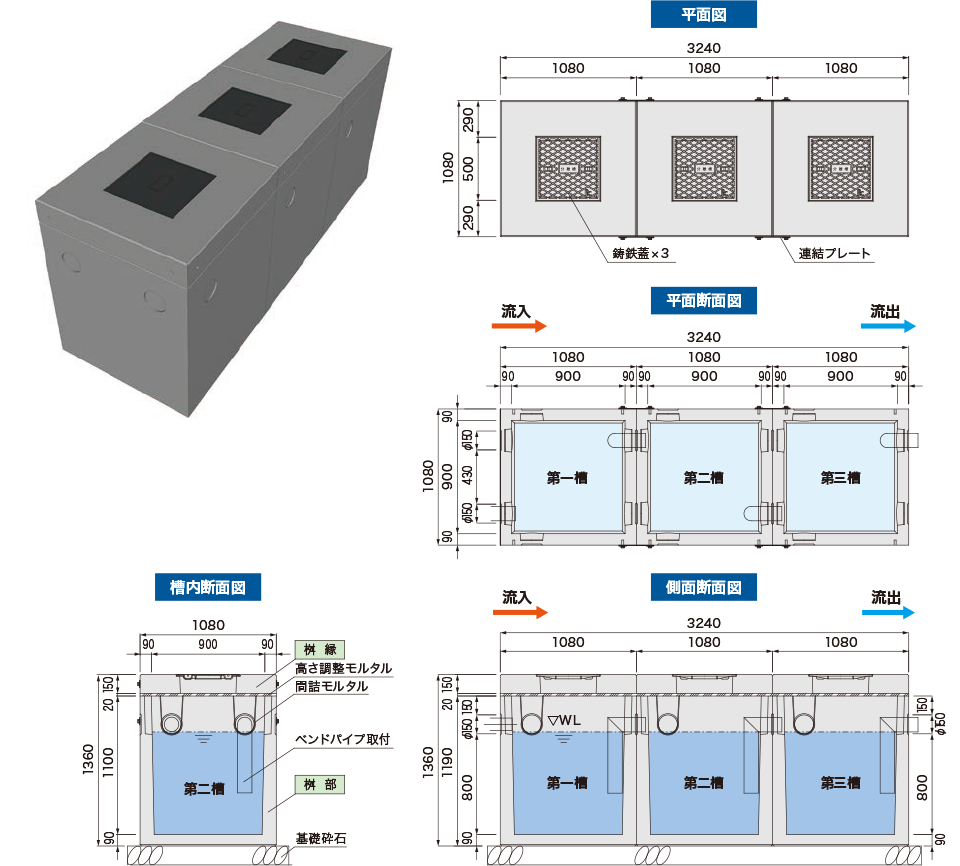

※本体は底付き桝連結タイプです。ベンドパイプ不要（市販の塩ビ管使用）の場合はお申し付け下さい。
※厚さ50mm の均しコンクリートを打設されると施工がより容易になります。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 90-T | 3基 | 1,188 | 3,564 | |
| 桝縁 | 90-F | 3枚 | 323 | 969 | |
| 鋳鉄蓋FCD T-25 | 3枚 | 21 | 63 | ||
| ベンドパイプ | 3本 | 15 | 45 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 4,641 | 参考容量 0.6×3=1.8（m3） |
※本体は底付き桝連結タイプです。ベンドパイプ不要（市販の塩ビ管使用）の場合はお申し付け下さい。
※厚さ50mm の均しコンクリートを打設されると施工がより容易になります。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 90-T | 4基 | 1,188 | 4,752 | |
| 桝縁 | 90-F | 4枚 | 323 | 1,292 | |
| 鋳鉄蓋FCD T-25 | 4枚 | 21 | 84 | ||
| ベンドパイプ | 4本 | 15 | 60 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 6,188 | 参考容量 0.6×4=2.4（m3） |

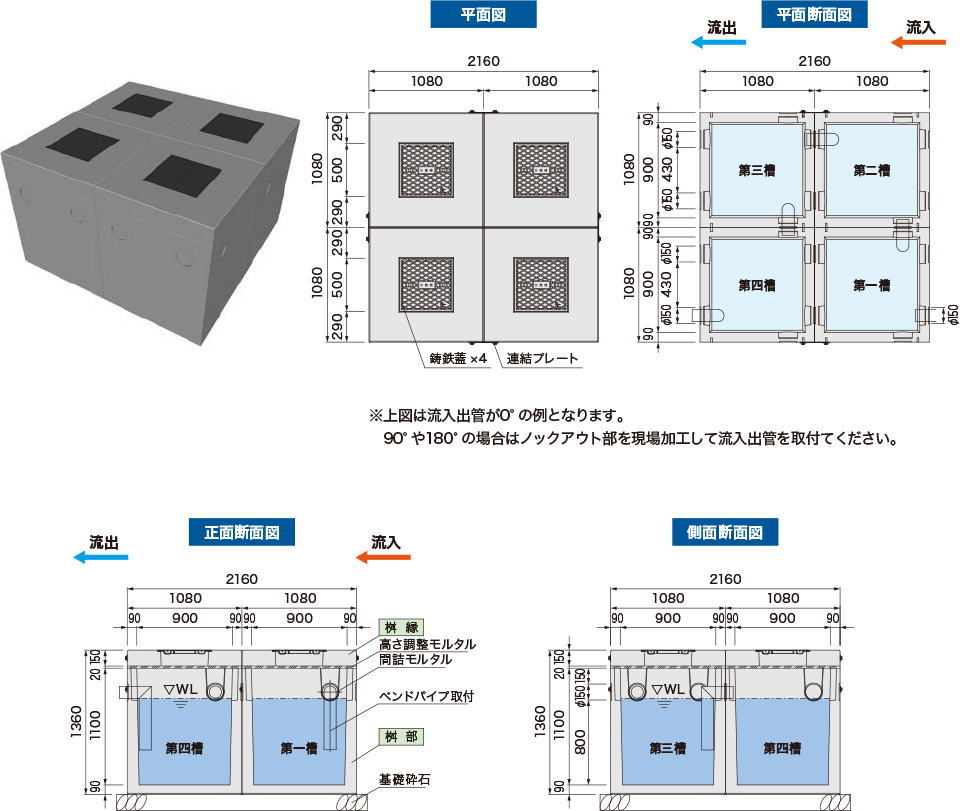

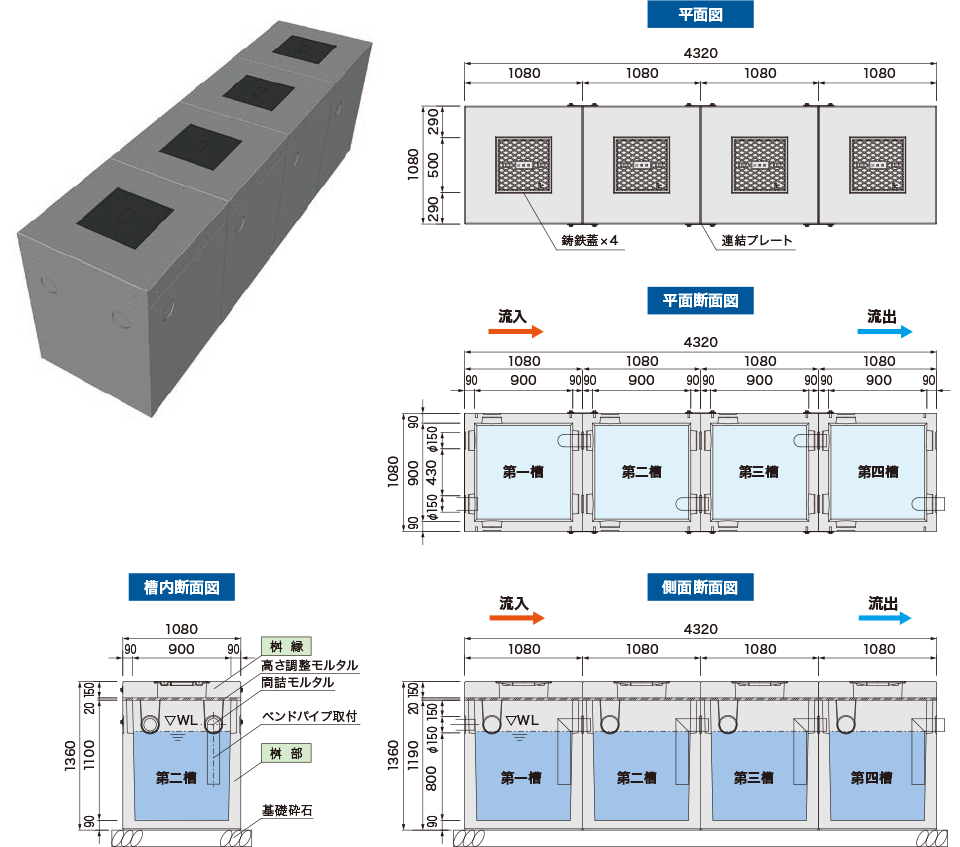

※本体は底付き桝連結タイプです。ベンドパイプ不要（市販の塩ビ管使用）の場合はお申し付け下さい。
※厚さ50mm の均しコンクリートを打設されると施工がより容易になります。
※施工用器材 M16座付アイボルト（4個1組）
数量表
| 部材呼び名 | 型式 | 使用数量 | 単位重量（kg） | 参考重量（kg） | 備考 |
|---|---|---|---|---|---|
| 桝部 | 90-T | 4基 | 1,188 | 4,752 | |
| 桝縁 | 90-F | 4枚 | 323 | 1,292 | |
| 鋳鉄蓋FCD T-25 | 4枚 | 21 | 84 | ||
| ベンドパイプ | 4本 | 15 | 60 | ※鋼管（溶融亜鉛めっき） | |
| 合計 | 1式 | 6,188 | 参考容量 0.6×4=2.4（m3） |
