よくあるご質問

弱者対応型プレガード

このFAQ集では、プレガードに関してこれまで多く寄せられたご質問に対し、回答を掲載しました。

製品種別の決定方法についてたくさんの製品種類がありますが、どういう時にどの種別を選択して使用すれば良いでしょうか？

プレガードには「A種」と「BC種」の2種類があります。まず使用する道路区分が高速自動車国道、自動車専用道路の場合は「A種」その他は「BC種」となります。 次に施工（連結）する延長によって種別が確定します。
例）一般県道で製品施工延長　L=20mの場合
（製品は1個／2mですので10個使用）
「BC－20」という製品種別になります。
このように製品施工延長がL=10mであれば「BC-10」、L=12mであれば「BC-12」というように決定されています。 ※ 施工延長が20mを超える場合は、20m用の製品を使用します。

道路の区分	設計速度	一般区間	重大な被害が発生する 恐れがある区間
高速自動車国道 自動車専用道路	80km／h以上	A種	―
	60km／h以上		―
その他の道路	60km／h以上	B種	A種用
	50km／h以上	C種	B種用

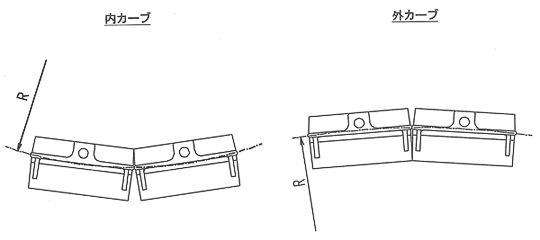

平面曲線（R）部への対応は可能でしょうか？

タイプごとに対応可能な曲線半径が異なりますので、下表を参考にしてください。

A種用

種別	A-8	A-10	A-12	A-14・16	A-18・20
内カーブ	7	7	7	7	7
外カーブ	24	22	21	19	18

BC種用

種別	BC-8	BC-10	BC-12	BC-14･16	BC-18･20
内カーブ	8	8	8	8	8
外カーブ	17	16	15	14	12

道路縦断勾配は何％まで対応可能でしょうか？　また縦断勾配が大きいと支柱も傾くと思いますが、その場合の設置方法、対応方法を教えてください。

縦断勾配が12％までは支柱はガードレール支柱の埋め込み穴の余裕を利用し、支柱を垂直に設置することが可能です。
12％を超える急勾配の場合は製品の道路勾配に合わせて設置し、ガードレール支柱は製品に対して12％傾けて設置し、垂直に近い構造とすることができます。
　その場合ガードレール間（2m間隔）で調整を行ってください。

道路縦断方向で折れ点が発生した場合、どの程度まで対応が可能でしょうか？

縦断折角が12％での計算を行なった場合（設計速度20km／h・縦断曲線半径100m）、製品間の上下開口は10mm程度となることから、設計・施工上は特に考慮をしていません。
連結部は間詰コンクリートを打設しますので調整可能としています。

施工延長に端数が出る場合、短尺（異形）はどこまで可能ですか？

製品としては調整用製品として1.5mの短尺製品が可能です。
プレガードの全延長に対して端部（起終点）から左右0．5cmごとの調整ができ、標準製品のみを組み合わせた延長（2mの倍数）より、0.5mもしくは1m短い延長での施工が可能となります。　また、プレガードは盛土、切土部にも設置できることから、下部構造物の延長と必ずしも合わせる必要はありません。

L型用壁の上に設置したいのですが可能ですか？

プレガードはあらゆる擁壁、石積、補強土壁など既設・新設問わず様々な構造物上部に施工が可能です。
