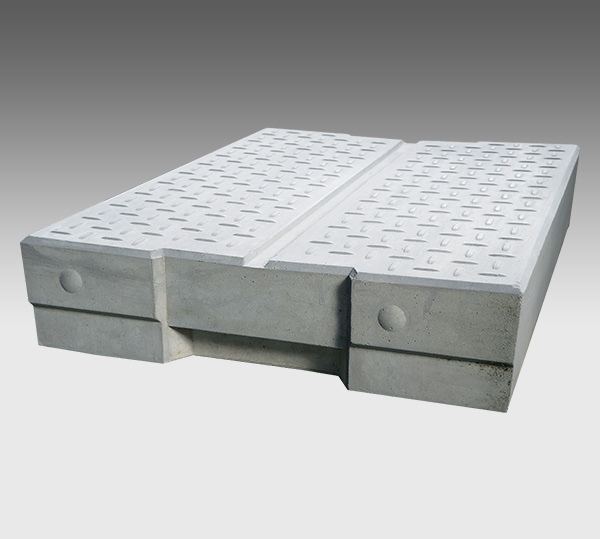

PC4-V(PC4準用蓋)

PC4-V(PC4準用蓋)
PC4-V(PC4準用蓋)手掛け

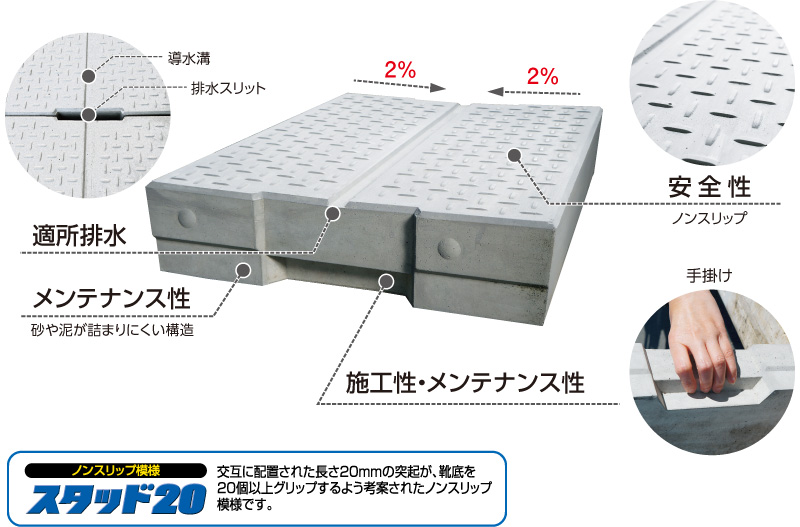

特長

適所排水

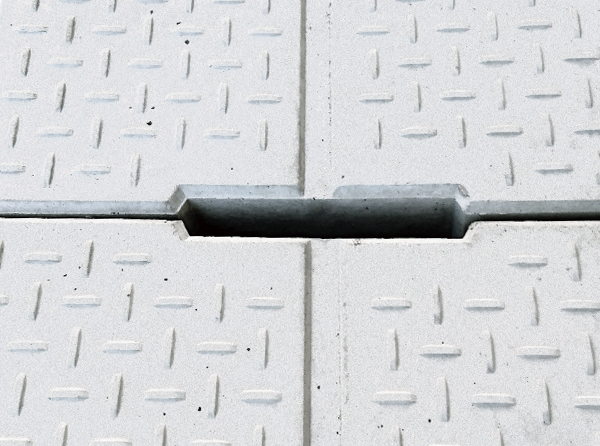

導水溝とスリットでスムーズな排水。(性能検証済)

施工性・メンテナンス性

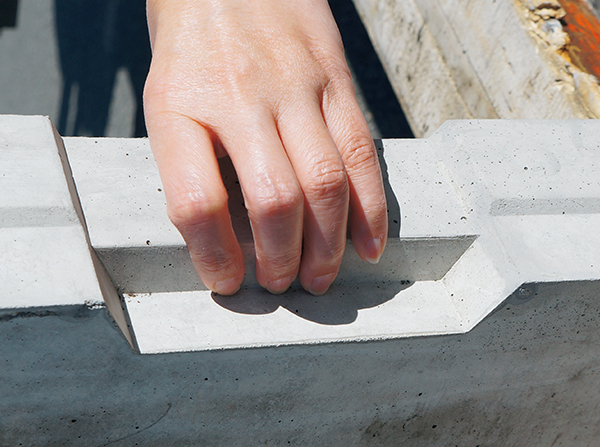

水抜きと呼べる左右対称の手掛けと、端面テーパー構造でハンドリングの向上。

安全性
クロス模様の突起が足下をグリップし雨の日も安心。車椅子の走行にも違和感の無いテクスチャー。

BPN 滑り抵抗値 BPN値=63.8(湿潤状態)
(インターロッキング舗装技術協会推奨値 BPN=40以上(湿潤状態))
C.S.R 滑り抵抗係数 C. S. R=0.7
(国土交通省の推奨値 C. S. R=0.4以上)

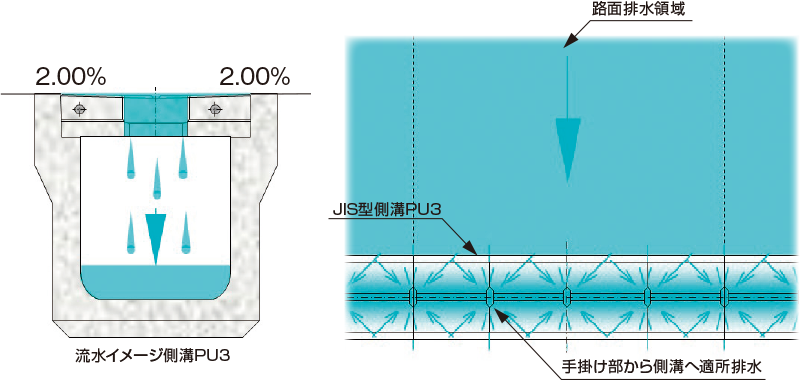

流水イメージ

名古屋市観測所 確率年1/10における値、降雨強度120.8mm/hで算出した場合、限界道路幅員9.94m以上を円滑に取水可能なことが検証されています。

集水比較実験

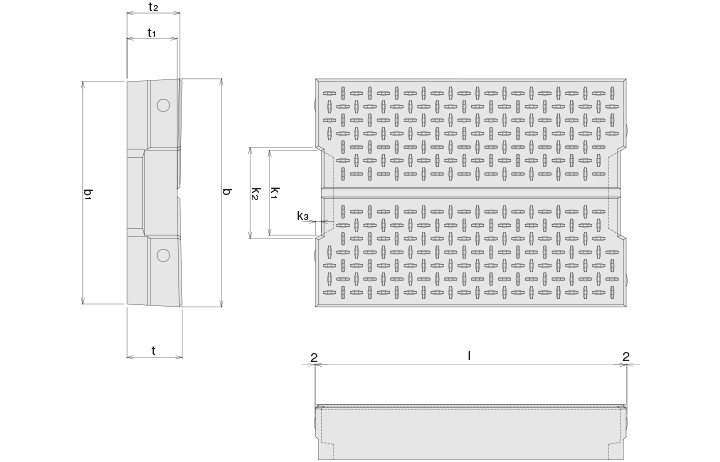

製品図

寸法・質量表

呼び 寸法(mm) 参考質量
(kg)
b b1 t t1 t2 k1 k2 k3 l
250 365 355 88 80 85 135 145 9 497 35
300 415 405 93 84 89 135 145 9 497 44

※消音シート E40×2×10m巻
