町屋桝

風情 町並み 佇まい 町屋桝シリーズ 写真は真向兎をいただいた『飛騨町屋桝』

目指したのは、
日本の景観との融和です。

歴史的建造物の周辺地域に
伝統的な建築物が集積するエリアに
温もりを感じさせる古い町並みに

赤羽コンクリートの町屋桝は歴史的建造物や、
風情ある日本の景観に相応しい意匠を備えています。


特長1 風情に溶け込む意匠性

ダクタイル鋳物は、その町の風景の一部として違和感の無い意匠を施すことができます。

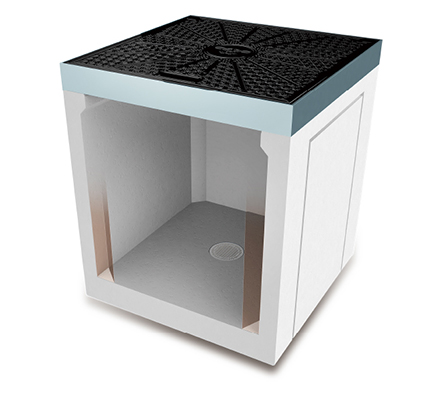

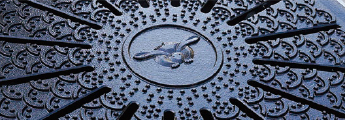

町屋桝 製品画像


町屋桝 製品画像

背景には古来の和柄『青海波(せいがいは)紋様』をあしらいました。大海原の穏やかな波のように穏やかで平安な暮らしがいつまでも続くようにと願いが込められています。

青海波(せいがいは)紋様/飛騨町屋桝

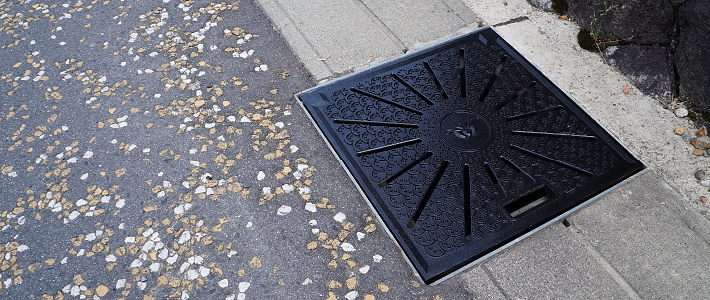

【例:飛騨町屋桝】
兎は昔から火事から守る魔除けの力があることや、子孫繁栄と幸せをもたらす動物といわれ、大きな耳は民衆の声をよく聞き、良政を行う志を表したものとされます。


特長2 行き交う人に優しく

町屋桝は歩行者・自転車・車椅子・ベビーカー等にも優しいふたを採用しています。


耐スリップ性能

耐スリップ性能

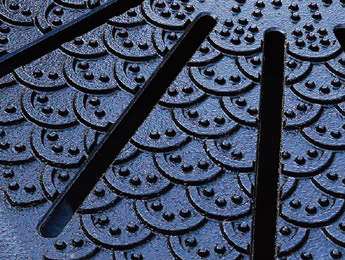

ノンスリップ模様を採用し、歩行者・自転車・車椅子などを対象とした耐スリップ性を確保します。
東京都で基準化されているC.S.R = 0.4 以上の基準に準拠した突起配置です。

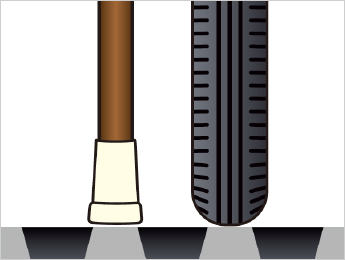

はまり込み防止

はまり込み防止

集水孔の幅は、自転車・車椅子・ベビーカーのタイヤや杖がはまり込まない大きさです。(9mm)


特長3 町屋桝のひと工夫

集水性はもとより、メンテナンスに必要な機能性を持たせました。

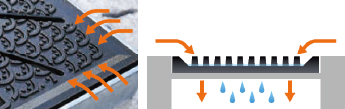

すばやい路面排水の図

すばやい路面排水

桝蓋四方に勾配(3o高のスロープ)を採用したことで、雨水をすばやく排水できる構造としました。

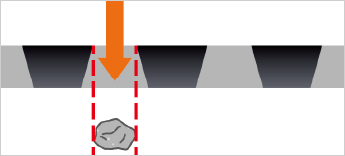

目詰まり防止の図

目詰まり防止

集水孔の断面は下部が広がったハの字形状のため、砂利などの目詰まりを防止し、安定した集水性能を確保します。

らくらく点検 開閉部の写真

らくらく点検

開閉が容易で、蓋の外れ・飛散・盗難防止に配慮することを基本としました。
ピンヒンジ方式を採用し片手で容易な開閉作用が行えることで、維持管理性に配慮しました。またヒンジ方式であることは、盗難防止抑制にも効果が期待できます。


住まう人へのやさしさと訪れる人へのおもてなし

  • 丈夫でガタゴト音のしない構造。
  • 少し誇らしくなる生活空間。
  • 訪れて印象に残る街歩き。

景観と調和する意匠性  ※中央部分はオリジナルでデザイン可能

景観と調和する意匠性  ※中央部分はオリジナルでデザイン可能


施工時のポイント

ポイント1 現場で簡単加工

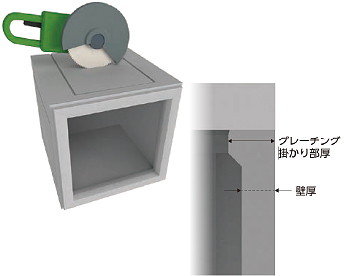

ハンドカッターにより現場での穴加工が容易に出来る構造です。

現場で簡単加工

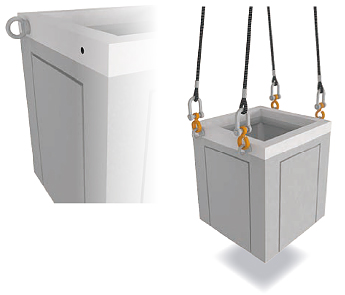

ポイント2 アイボルトで吊上げ、設置

本体側面にアイボルトを取付け(4箇所)定格のクレーンを用いて据付けてください。

アイボルトで吊上げ、設置

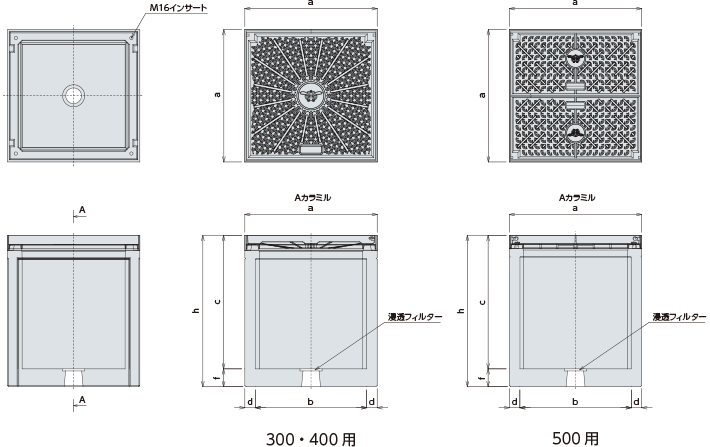

製品図

T-25

製品図

※T-25で照査されていますが、製品上、大型車両が頻繁に走行する場所には適しません。


規格表

呼び 寸法(o) 参考質量
(kg)
a b c d e f
300×300×600 520 420 600 50 75 675 229
×700 520 420 700 50 75 775 251
×800 520 420 800 50 75 875 273
×900 520 420 900 50 75 975 296
400×400×600 630 530 635 50 85 720 295
×700 630 530 735 50 85 820 322
×800 630 530 835 50 85 920 349
×900 630 530 935 50 85 1020 377
500×500×700 750 630 740 60 90 830 491
×800 750 630 840 60 90 930 530
×900 750 630 940 60 90 1030 569
×1000 750 630 1040 60 90 1130 608

※予告無く変更することがあります。



お問い合わせ・お見積もりはこちら


ダウンロード

  • カタログPDFをダウンロード
  • CADデータをダウンロード
