カークヘキ

カークヘキ
カークヘキ カークヘキ

隔壁・小口止用自立型枠ブロック

カークヘキは擁壁側面等のこぼれ止めである隔壁や小口止として使用する隔壁用ブロックです。

特徴

  1. 一体化構造・工期短縮
    ブロックは上下連通構造で、中詰めコンクリートにより一体化された壁体が形成されます。
    また、ブロック積の後先関係なく設置することが出来るので、工期短縮に大きく寄与します。
  2. 壁面勾配適合
    ブロックの上下に噛み合わせ突起があり互いにズレが生じない為、現場の壁面勾配に合わせて積み上げることが出来ます。
  3. 地山との密着性
    自立するブロックの側面を利用することで、地山に接合させる型枠が簡便に組み立てられます。
    またブロック背面の開孔により、打ち増しコンクリートも壁体と一体化して地山に密着します。
  4. 景観性
    表面の意匠は擬石模様となっており景観を損ないません。(明度証明・テクスチャー証明取得済)

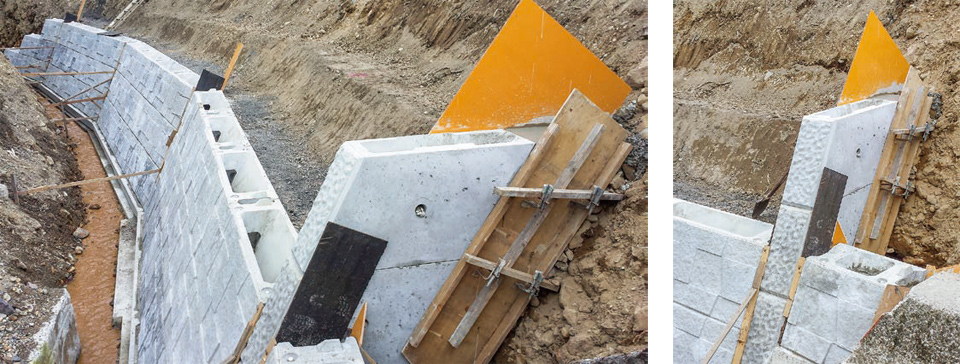

施工写真

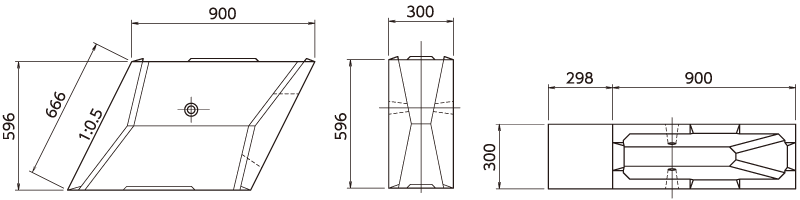

寸法図

※参考重量:225kg 間詰Co量:0.066m3/個
上記サイズ以外は別途お問い合わせください。

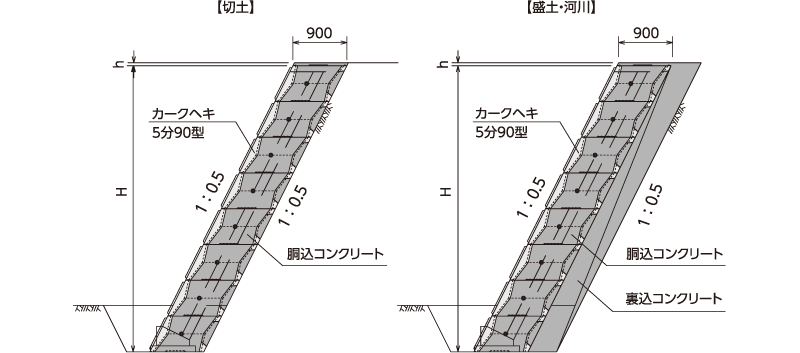

標準断面図・参考数量表

隔壁(小口止)工 参考数量表

壁高H(m) 段数n(段) 胴込コンクリートV(m3)
8400~ 14 0.924
7800~ 13 0.858
7200~ 12 0.792
6600~ 11 0.726
6000~ 10 0.660
5400~ 9 0.594
4800~ 8 0.528
4200~ 7 0.462
3600~ 6 0.396
3000~ 5 0.330
2400~ 4 0.264
1800~ 3 0.198
